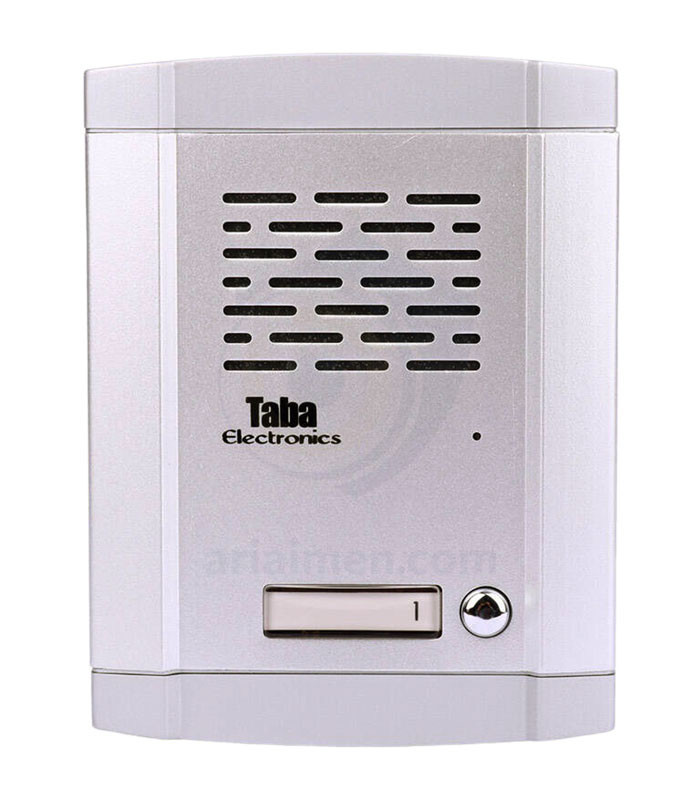

پنل آیفون صوتی تابا مدل TL680 یک واحدی

ویژگی های پنل صوتی تابا TL-680

• جنس صفحه از آلومینیوم و پلاستیک، مقاوم در برابر حرارت و برودت .
• وجود روشنایی ملایم جهت تشخیص اسامی واحدها .
• غیر قابل نفوذ دربرابر باران .
• دارای مدار الکترونیکی جهت تقویت صدا .
• پخش صدای زنگ همزمان باداخل ساختمان برای مراجعه کننده .

وظیفه‌ی هر کدام از این 4 رشته سیم به ترتیب عبارتند از:

• سیم شماره A یا 1، وظیفه‌ی انتقال صدای شخص مراجعه کننده از پنل به گوشی
• سیم شماره B یا 2، وظیفه‌ی انتقال صدای شخص پاسخگو از گوشی به پنل و وظیفه‌ی دوم، تحریک رله دربازکن
• سیم شماره C یا 3، وظیفه‌ی منفی مشترک
• سیم شماره D یا 4، وظیفه‌ی انتقال صدای زنگ از پنل به گوش

• پنل آیفون صوتی تابا 4 سیم

  این مدل از انواع آیفون صوتی تابا به شکل 4 سیم طراحی و عرضه می شود. هر کدام از این رشته سیم‌ها به یک ویژگی خاص مجهز شده است. به طور مثال:

  رشته سیم شماره 1 به طور اختصاصی، وظیفه انتقال صدای زنگ را از پنل به گوشی بر عهده دارد.

  رشته سیم شماره 2: صدای پاسخ دهنده را از گوشی به پنل دربازکن صوتی تابا  منتقل می کند.

  رشته سیم شماره 3: بر عهده گیرنده وظیفه منفی مشترک است.

  رشته سیم شماره 4: صدای زنگ را به سرعت از پنل به گوشی، انتقال می دهد.

  بر اساس وظایف اختصاص یافته برای هریک از این رشته سیم ها، کاملا مشخص است که عملیات باز کردن درب، بر عهده سیم شماره 2 می باشد. به محض اینکه پاسخ دهنده در داخل منزل یا محیط اداری، شستی دربازکن را فشار می دهد، برای چند لحظه، اتصال برق بین دو سیم 2 و 3 قطع شده و این پیغام به رله داخل پنل منتقل می گردد که باید در را باز کند. در نتیجه مسیر جریان ترانس برق آزاد شده و قفل دربازکن وارد عمل می شود.
